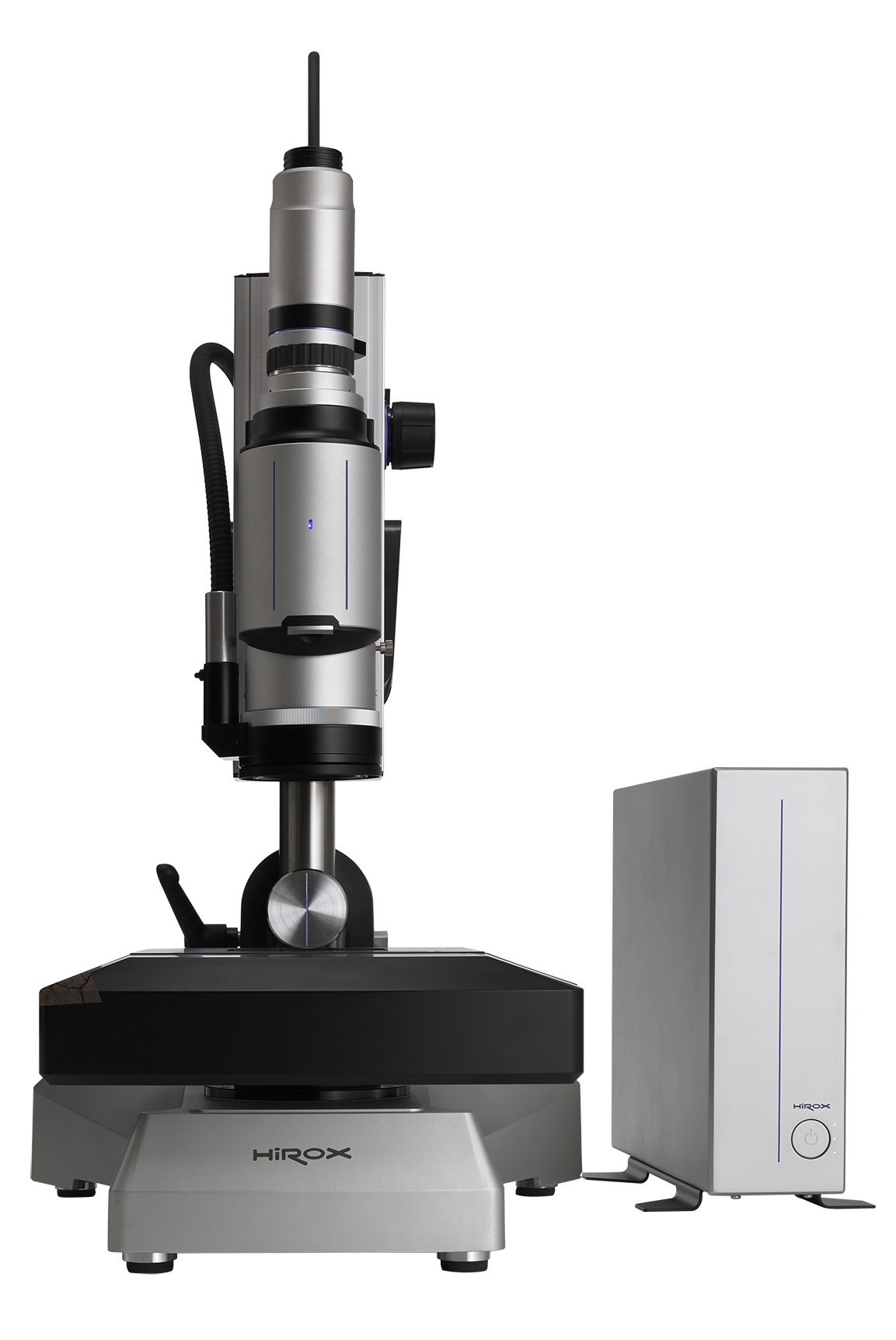

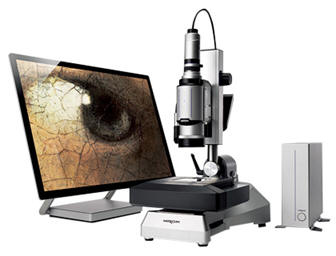

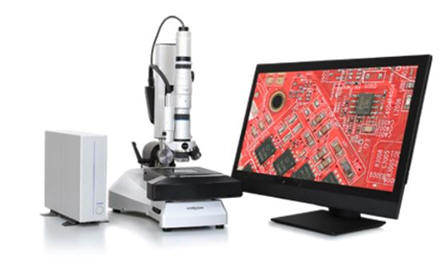

H i r o x 數 位 顯 微 鏡(3D 輪廓顯微鏡)
RX-100 HRX-01

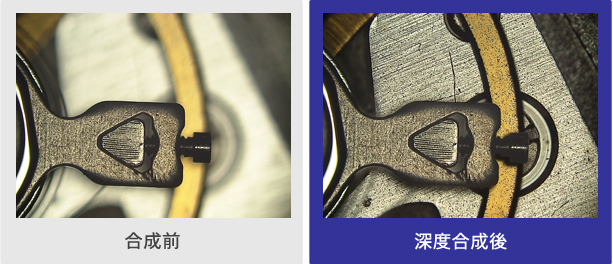

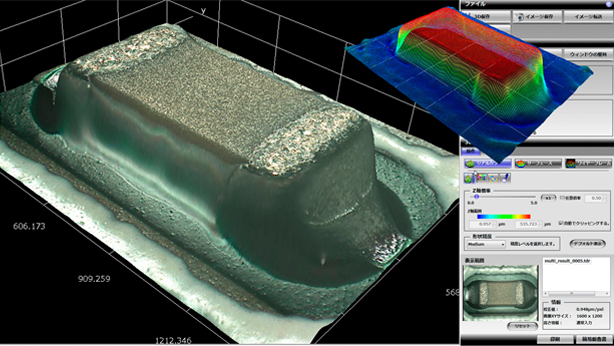

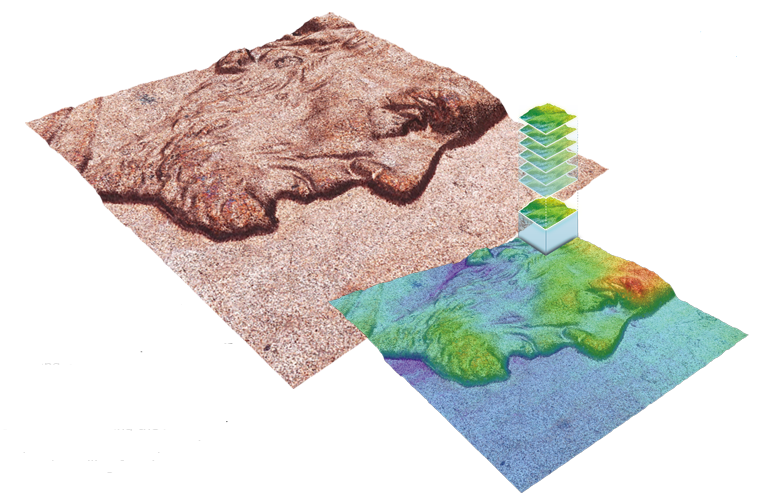

景深合成 : 具有自動對焦-多焦點平面複合功能。 3D合成

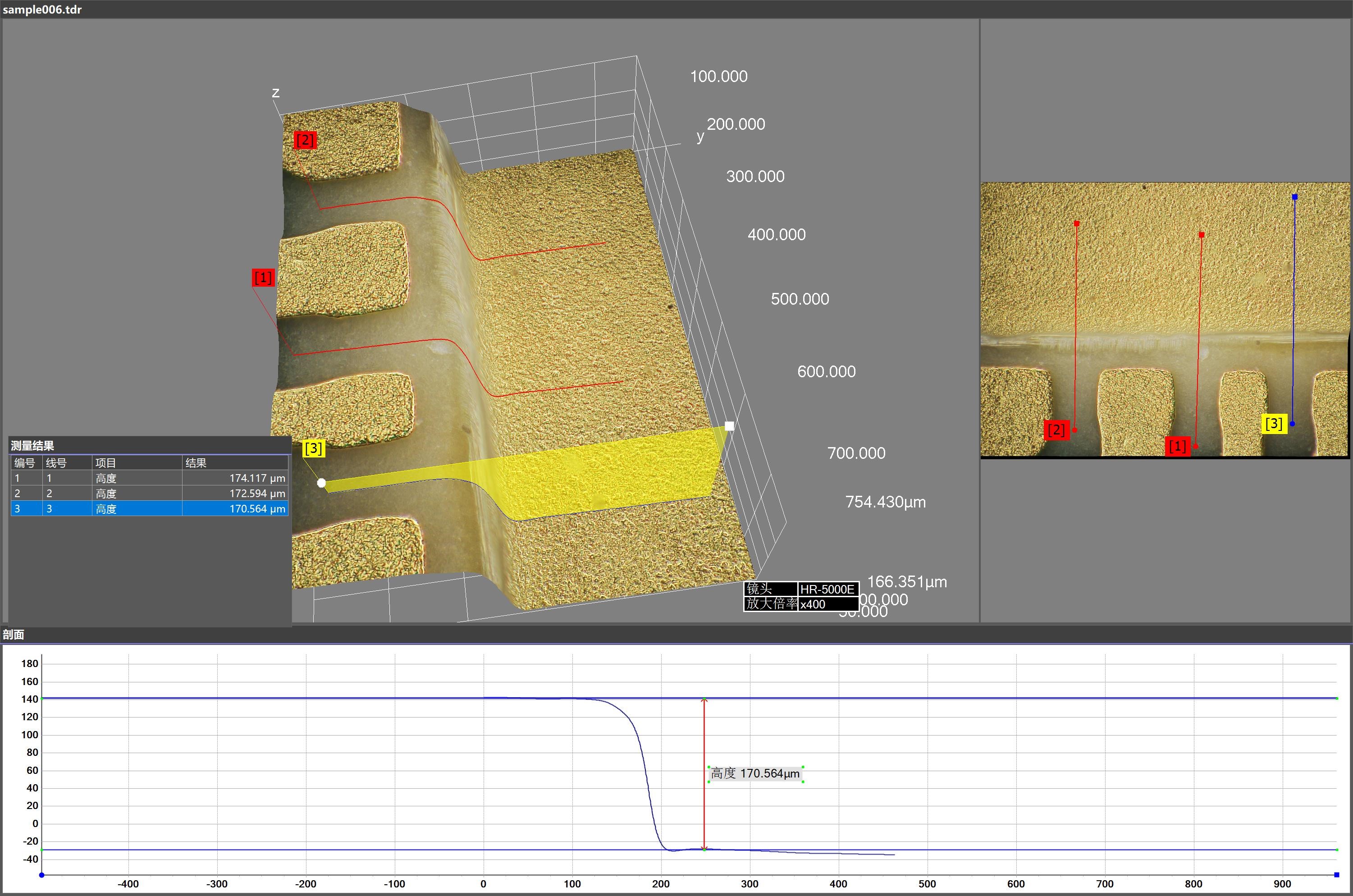

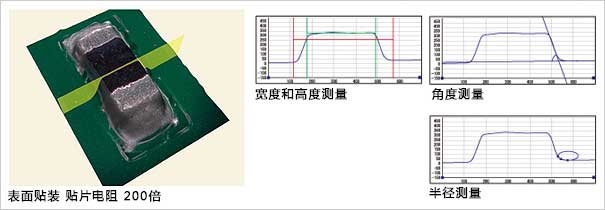

圖像自動2D&3D拼接 : 拼接圖像最大分辨率為30000x30000像素,並且保持高光學分辨率。拼接完可做2D及3D测量。 3D剖面量測(XZ、YZ)

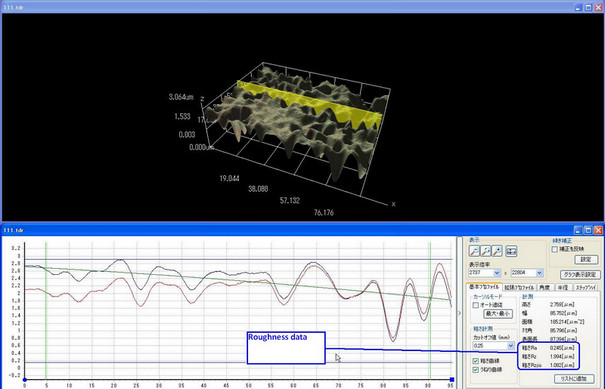

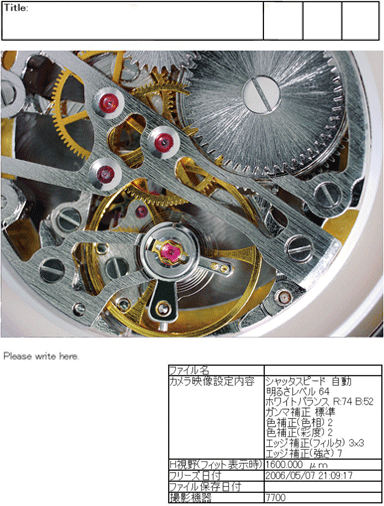

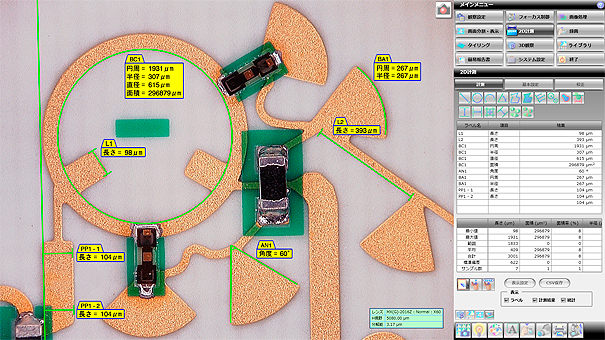

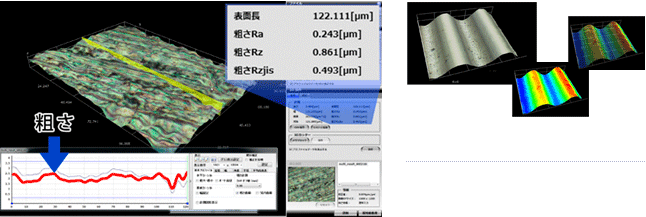

表面粗度量測(Ra、Rz、Rzjis)0.001um顯示 2D量測(點、線、圓、弧、角度、距離等): 任意兩點間距離,半徑,直徑,同心度,交叉線,垂線,平行線,角度,高度,自動測量,自動計數,EXCEL數據報表輸出,校正功能等。 3D量測 :

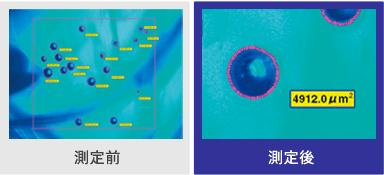

自動計數與自動量測
高點量測 等高面積

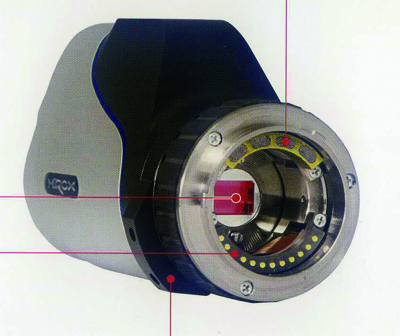

光 學 鏡 頭 系 統
50倍∼400倍 (360度旋轉) , 20倍∼160倍
35倍∼10000倍 , 35倍∼2500倍(35倍∼5000倍) 超大倍率光學鏡頭 :
0倍∼50倍 , 載 物 臺 、 支 架 系 統

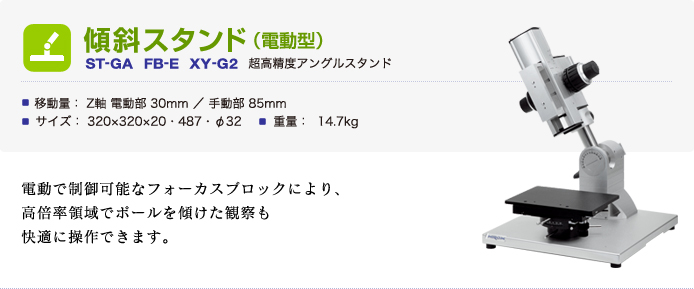

電動馬達支架 :
電動XY平台 : 可進行X、Y方向電動移動。 XY移動分辨率精度為0.04um。

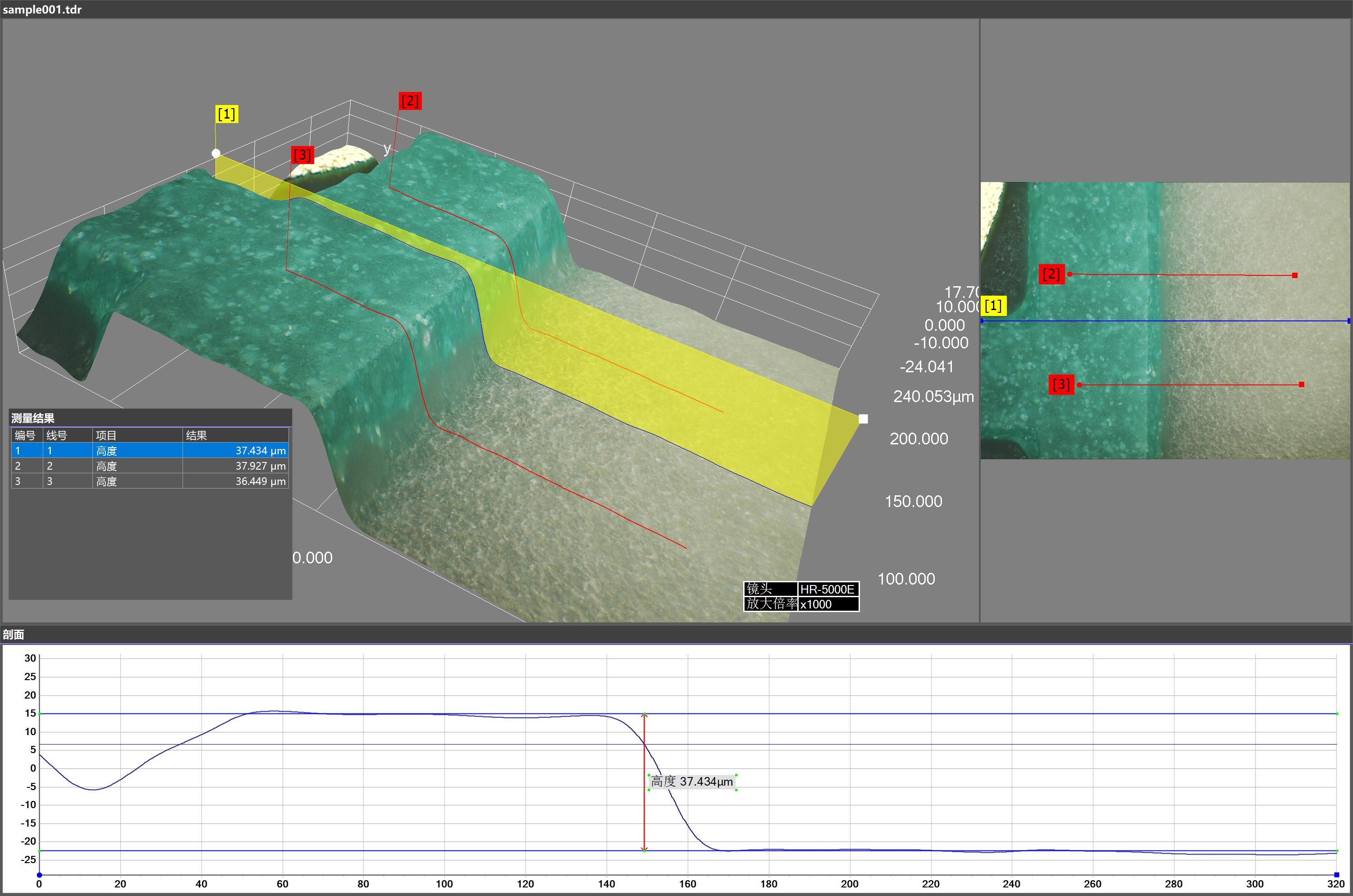

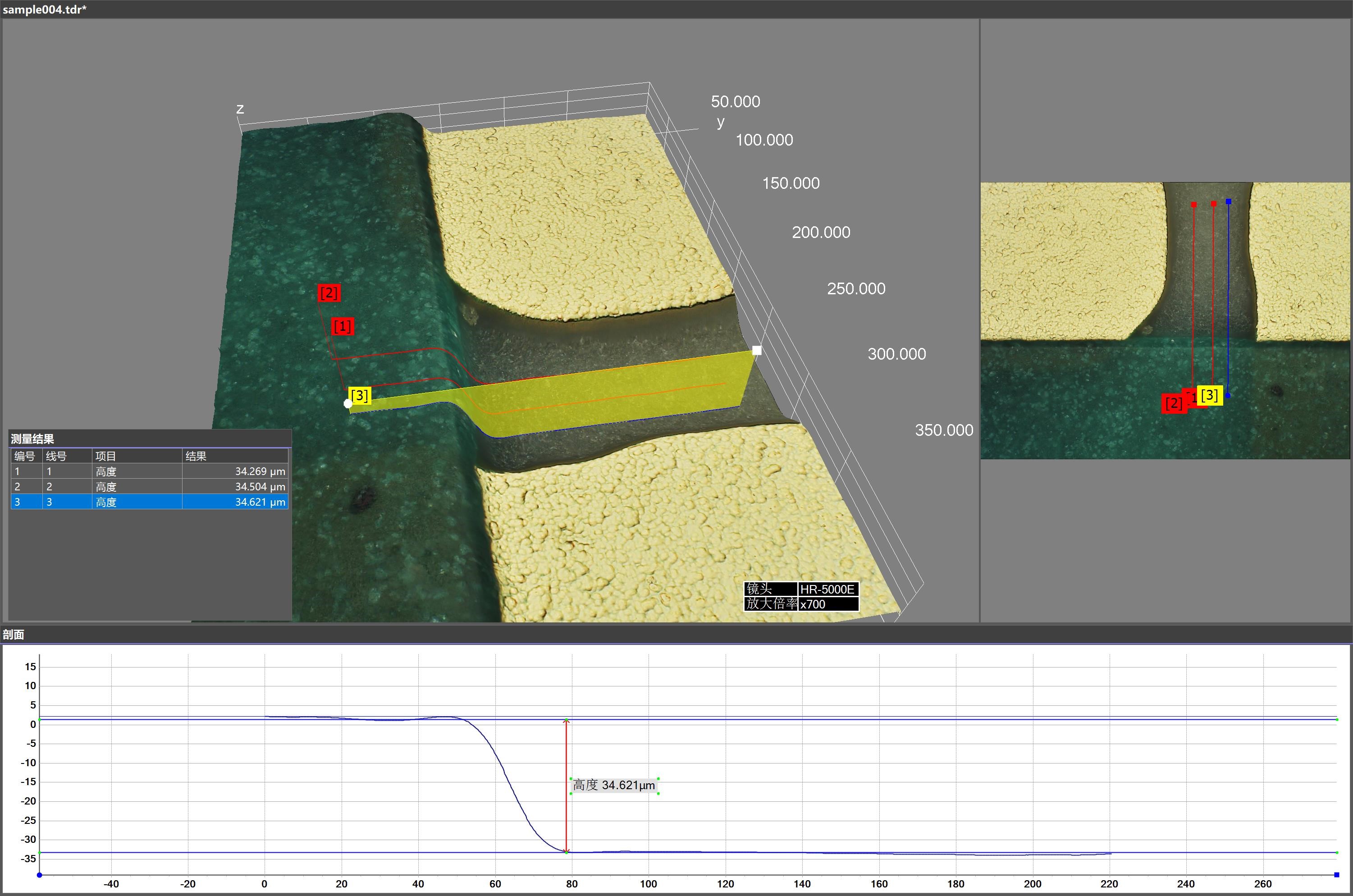

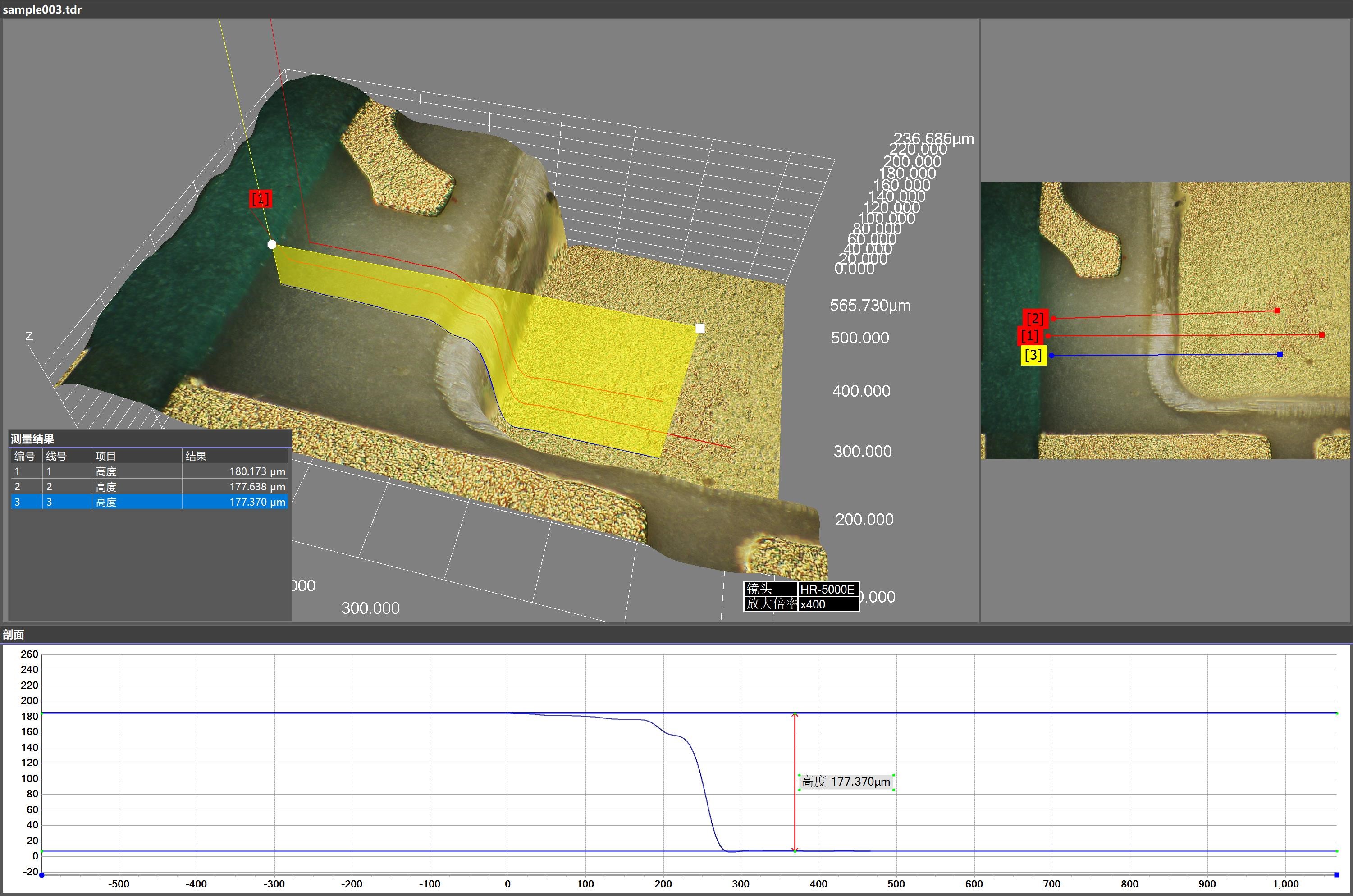

量測結果顯示:3D
