◎商品名稱： |

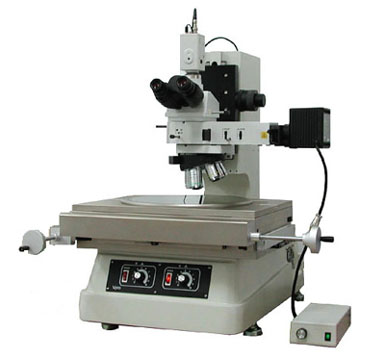

砲塔型金相工具顯微鏡 (Measuring Microscope) |
 |
|
◎商品型號： |
URANUS 金相工具顯微鏡 (Measuring Microscope) |
|
◎特色說明： |
*** 儀器特徵 *** |
|
*NIKON 無限光軸補正系統(ICOS)、明視野觀察保有清晰、平面、正像、廣視野設計 |
|
*長工作距離(焦距)明/暗/偏光/DIC接物鏡--最高選配至200倍，總倍數可至2000倍 |
|
*具快速移動工作平台設計，為使用者測定長距離寸法時方便、有效率 |
|
*接物鏡砲塔式 --- 5 孔鼻輪設計 |
|
*焦距調整機構具 粗/微調 設計 |
|
*標準X/Y軸光學尺及歸零功能；Z軸依需求選擇 |
|
*焦距輔助機構選配，增加使用者焦距調整正確性 |
|
*** 規範表 *** |
|
機 型 |
UR-3030U ,UR-3020U , UR-2020U , UR-2010U , UR-1010U |
|
接 目 鏡 |
10倍(F.N 20) |
|
|
接 物 鏡 |
5 / 10 / 20 / 50 / 100 / 150倍 (依需求及鏡頭規格而定) |
|
|
焦 距 調 整 |
工件高度：150 mm； 粗調：30mm/轉；微調：0.2mm/轉 |
|
|
光 源 系 統 |
12V/50W 無段光源設計(穿透/光閘；表面/柯勒 設計) |
|
|
測 定 範 圍 |
100x100 200x100 200x200 300x200 300x300mm |
|
|
旋 轉 台 |
yes |
|
|
顯示器顯示功能 |
0.001 / 0.005 / 0.0001 mm / 歸零 / 解晰切換 / RS-232C |
|
|
系 統 精 度 |
(3+0.02L)um；依JIS B 7153； L為測定長度 |
|
|
電 源 |
AC 110~120V/220~240V ±10%， 50/60Hz，160W |
|
|
重 量 |
55 Kg 55 Kg 59 Kg 130 Kg 138 Kg |
|
|
選配注意事項 ： |
倍數與精度；砲塔式二(TH) / 三(THD) 軸；影像效果； CCTV；測定機型 |
|
|
◎商品配件： |
90度光軸觀察稜鏡、E1(A) Series |
|
|
◎備註說明： |
|
|
|
|
◎商品名稱： |
E1 影像式工具顯微鏡系列 |
|
|
◎商品型號： |
E1(3020) Series |
|
|
◎特色說明： |
****** 儀器系統規範表 ****** |
|
|
設 計 概 念 |
投影機原理.工具顯微鏡基礎.實體顯微鏡光學.金相顯微鏡倍數 |
|
|
獨 步 設 計 |
Ｚ軸(200 mm)；色溫補正、鎖定測定平台、粗／微調焦距機構 |
|
|
光 學 設 計 |
共焦．共中心 標準設計 |
|
|
量 測 範 圍 |
300 x 200 mm |
|
|
平 台 大 小 |
490 x 380 mm |
|
|
標 準 倍 數 |
28 ~ 180 倍 |
|
|
焦 距 |
92 mm |
|
|
視 野 |
11.42 ~ 1.77 mm |
|
|
快 速 移 動 |
標準 |
|
|
解 晰 值 |
0.0001 mm |
|
|
公 / 英 制 |
標準 |
|
|
線 性 光學尺 |
HEIDENHAIN(德國) |
|
|
精 度 |
≦ 0.003 mm (X/Y) |
|
|
光 源 系 統 |
表面強光光纖光源(110V /250W)、輪廓光源無段可調 |
|
|
本 體 尺 寸 |
700 x 800 x 800 mm |
|
|
重 量 |
95 Kg |
|
|
選 配 |
鏡頭系統、Z軸光學尺、資料處理器、輔助光源、稜鏡系統 |
|
|
**本系統倍數說明 |
:1> 標準光學倍數: 0.7 ~ 4.5 倍(TV倍數:28 ~ 180倍) |
|
|
|
2> 擴充光學倍數: 0.17 ~ 225倍(TV倍數:7 ~ 4500倍) |
|
|
◎商品配件： |
90度光軸觀察稜鏡、E1(A) Series、V-21150BF Series |
|
|
◎備註說明： |
|
|
|
|
|
|
|
|
|
|
|
|
◎商品名稱： |
E1 影像式工具顯微鏡系統 |
|
|
◎商品型號： |
E1(2010) Series |
|
◎特色說明： |
****** 儀器系統規範表 ****** |
|
設 計 概 念 |
投影機原理.工具顯微鏡基礎.實體顯微鏡光學.金相顯微鏡倍數 |
|
獨 步 設 計 |
Ｚ軸 (200 mm) ； 色溫補正 、 鎖定測定平台 、 粗／微調焦距機構 |
|
光 學 設 計 |
共焦．共中心 標準設計 |
|
量 測 範 圍 |
200 x 100 mm |
|
平 台 大 小 |
365 x 245 mm |
|
標 準 倍 數 |
28 ~ 180 倍 |
|
焦 距 |
92 mm |
|
|
視 野 |
11.42 ~ 1.77 mm |
|
|
快 速 移 動 |
標準 |
|
|
解 晰 值 |
0.0001 mm |
|
|
公 / 英 制 |
標準 |
|
|
線 性 光學尺 |
HEIDENHAIN(德國) |
|
|
精 度 |
≦ 0.003 mm (X/Y) |
|
|
光 源 系 統 |
表面強光光纖光源(110V /250W)、輪廓光源無段可調 |
|
|
本 體 尺 寸 |
570 x 700 x 800 mm |
|
|
重 量 |
75 Kg |
|
|
選 配 |
鏡頭系統、Z軸光學尺、資料處理器、輔助光源、稜鏡系統 |
|
|
**本系統倍數說明 |
1> 標準光學倍數: 0.7 ~ 4.5 倍(TV倍數:28 ~ 180倍) |
|
|
|
2> 擴充光學倍數: 0.17 ~ 225倍(TV倍數:7 ~ 4500倍) |
|
|
◎商品配件： |
90度光軸觀察稜鏡、E1(A) Series、V-21150BF Series |
|
|
◎備註說明： |
|
|
|
|
|
|
|
|
|
|
|
|
◎商品名稱： |
傳統砲塔型工具顯微鏡 (Measuring Microscope) |
|
|
◎商品型號： |
傳統砲塔型工具顯微鏡 (Measuring Microscope) |
|
◎特色說明： |
*** 儀器特徵 *** |
|
*無限光軸補正系統(ICOS)、明視野觀察保有清晰、平面、正像、廣視野設計 |
|
*長工作距離(焦距)明/暗/偏光/DIC接物鏡--最高選配至200倍，總倍數可至4000倍 |
|
*具快速移動工作平台設計，為使用者測定長距離寸法時方便、有效率 |
|
*接物鏡砲塔式 --- 4孔鼻輪設計 |
|
*焦距調整機構具 粗/微調 設計 |
|
*標準X/Y軸光學尺及歸零功能；Z軸依需求選擇 |
|
*焦距輔助機構選配，增加使用者焦距調整正確性 |
|
*** 規範表 *** |
|
機 型 |
MF-UA505THD MF-UA1010THD MF-UA1020THD MF-UA1720THD MF-A1730THD |
|
接 目 鏡 |
10倍(F.N 20) ； 15倍(F.N 16) ； 20倍(F.N12) |
|
|
接 物 鏡 |
1 / 2 / 5 / 10 / 20 / 50 / 100 / 200倍 (依需求及鏡頭規格而定) |
|
|
焦 距 調 整 |
工件高度：150 mm； 粗調：30mm/轉；微調：0.2mm/轉 |
|
|
光 源 系 統 |
12V/50W 無段光源設計(穿透/光閘；表面/柯勒 設計) |
|
|
測 定 範 圍 |
50x50 100x100 200x100 200x170 300x170 mm |
|
|
旋 轉 台 |
- - - ± 5 ±5 |
|
|
顯示器顯示功能 |
0.001 / 0.005 / 0.0001 mm / 歸零 / 解晰切換 / RS-232C |
|
|
系 統 精 度 |
(3+0.02L)um；依JIS B 7153； L為測定長度 |
|
|
電 源 |
AC 110~120V/220~240V ±10%， 50/60Hz，160W |
|
|
重 量 |
55 Kg 55 Kg 59 Kg 130 Kg 138 Kg |
|
|
選配注意事項 ： |
倍數與精度；砲塔式二(TH) / 三(THD) 軸；影像效果； CCTV；測定機型 |
|
|
◎商品配件： |
90度光軸觀察稜鏡、E1(A) Series |
|
|
◎備註說明： |
|
|
|
|
|
|
|
|
|
|
|
|
◎商品名稱： |
MF-A 經濟型傳統工具顯微鏡 |
|
|
◎商品型號： |
MF-A Series |
|
◎特色說明： |
*** 儀器特徵 *** |
|
*明視野觀察保有清晰.平面.正像.廣視野設計 |
|
*長工作距離(焦距)接物鏡--最高選配至100倍,總倍數可至2000倍 |
|
*穿透光源具光閘裝置,可得最清晰影像測定,表面光源為標準型 |
|
*具快速移動工作平台設計,為使用者測定長距離寸法時方便.有效率 |
|
*焦距調整機構具粗/微 調設計 |
|
*標準X/Y軸光學尺及歸零功能;Z軸依需求選擇 |
|
*焦距輔助機構選配,增加使用者焦距調整正確性 |
|
*** 規範表 *** |
|
機 型 |
MF-A505/H MF-A1010/H MF-A1020/H MF-A1720/H MF-A1730/H |
|
接 目 鏡 |
10倍(F.N 20) ; 15倍(F.N 16) ; 20倍(F.N12) |
|
|
接 物 鏡 |
1 / 3(標準) / 5 / 10 / 20 / 50 / 100 倍 |
|
|
焦 距 調 整 |
工件高度:150 mm ; 粗調:30mm/轉;微調;0.2mm/轉 |
|
|
光 源 系 統 |
12V / 50W 無段光源設計(穿透/光閘 ; 表面/柯勒 設計) |
|
|
測 定 範 圍 |
50x50 100x100 200x100 200x170 300x170 mm |
|
|
旋 轉 台 |
- - - ± 5 ±5 |
|
|
顯示器顯示功能 |
0.001 / 0.005 / 0.0001 mm 歸零 / 解晰切換 / RS-232C |
|
|
系 統 精 度 |
(3+0.02L)um；依JIS B 7153 ；L為測定長度 |
|
|
電 源 |
AC 110~120V/220~240V±10%、 50/60Hz、160W |
|
|
重 量 |
55 Kg 55 Kg 59 Kg 130 Kg 138 Kg |
|
|
標 準 附 件 |
本體、測定平台---X/Y(或X/Y/Z -
H機型)、顯示器、穿透/表面光源、12V/50W燈泡、10倍接目鏡、3倍接物鏡、濾光片、十字線光學片、電源線、防塵套 |
|
|
◎商品配件： |
90度光軸觀察稜鏡、E1(A) Series、V-21150BF Series |
|
|
◎備註說明： |
|
|
|
| |
|
|
|
| |
|
|
|
|
◎商品名稱： |
現場式工具顯微鏡 |
|
|
◎商品型號： |
TM505/510現場式工具顯微鏡 |
|
◎特色說明： |
規範說明︰ |
|
1.單眼式工具顯微鏡 |
|
2.總 倍 數︰30倍 ( 標準 ) |
|
3.接 目 鏡︰15倍 ( 選配 : 10倍 / 20 倍 ) |
|
4.接 物 鏡︰2倍 ( 選配 : 5倍 / 10 倍 ) |
|
5.測定範圍 ︰50 X 50 mm |
|
6.最小表示值︰1um |
|
7.標準配件 ︰單眼式工具顯微鏡本體、15倍接目鏡、2倍接物鏡、50 X 50 mm工作及液晶分離卡頭。 |
|
◎商品配件： |
90度光軸觀察稜鏡 、光源系統總覽、數位相機與光學儀器系統組合 |
|
◎備註說明： |
光學保養器材，光學保養器材-2 |
| |
|
|
|
| |
|
|
|
|
◎商品名稱： |
E1 影像式工具顯微鏡系統 |
|
|
◎商品型號： |
E1(1010) Series |
|
◎特色說明： |
****** 儀器系統規範表 ****** |
|
設 計 概 念 |
投影機原理.工具顯微鏡基礎.實體顯微鏡光學.金相顯微鏡倍數 |
|
獨 步 設 計 |
Ｚ軸 (200 mm) ； 色溫補正 、 鎖定測定平台 、 粗／微調焦距機構 |
|
光 學 設 計 |
共焦．共中心 標準設計 |
|
量 測 範 圍 |
100 x 100 mm |
|
平 台 大 小 |
240 x 240 mm |
|
標 準 倍 數 |
28 ~ 180 倍 |
|
焦 距 |
92 mm |
|
視 野 |
11.42 ~ 1.77 mm |
|
|
快 速 移 動 |
標準 |
|
|
解 晰 值 |
0.0001 mm |
|
|
公 / 英 制 |
標準 |
|
|
線 性 光學尺 |
HEIDENHAIN(德國) |
|
|
精 度 |
≦ 0.003 mm (X/Y) |
|
|
光 源 系 統 |
表面強光光纖光源(110V /250W)、輪廓光源無段可調 |
|
|
本 體 尺 寸 |
390 x 550 x 700 mm |
|
|
重 量 |
40 Kg |
|
|
選 配 |
鏡頭系統、Z軸光學尺、資料處理器、輔助光源、稜鏡系統 |
|
|
**本系統倍數說明 |
1> 標準光學倍數: 0.7 ~ 4.5 倍(TV倍數:28 ~ 180倍) |
|
|
|
2> 擴充光學倍數: 0.17 ~ 225倍(TV倍數:7 ~ 4500倍) |
|
|
◎商品配件： |
90度光軸觀察稜鏡、E1(A) Series、V-21150BF Series |
|
|
◎備註說明： |
|
|
|
